五轴让刀和补偿怎么做?
作者:鸿天驰机电设备 发表时间: 浏览人气:0

车间里最常见的对话之一:"程序没错,刀也没问题,怎么干出来就是差两丝?"这种"稳定的偏差",八成不是精度问题,是让刀加补偿没算对。

先分清三种"差一点"。第一种是让刀:刀具受切削力产生弹性变形,实际切掉的量比程序给得少,表现为"孔小、槽窄、侧面留料"。第二种是热变形:机器和工件热了之后尺寸漂移,表现为"前几件和后面几件不一样"。第三种才是真精度问题:位置度、重复定位不准。三种的排查顺序要倒过来——先看是不是让刀,因为它最常见、也最好解决。

加工尺寸总差一点

现象

大概率原因

怎么确认

孔径偏小、侧面稳定留料

让刀

空切一刀复测,差值就是让刀量

前几件和后几件尺寸不同

热变形

热机后重对刀,看偏差是否消失

尺寸忽大忽小无规律

夹持松动或刀具磨损

检查夹具、换刀重测

位置度超差、孔距不对

真精度或基准转换

用探头打坐标系复核

让刀量的规律是"稳定的"。同一把刀、同一组参数,让刀量基本固定:可能是0.01,也可能是0.03。这反而好办——测出来,在刀具补偿里补掉就行。真正的麻烦是参数一变让刀量就变,所以补偿值要跟着参数表走,换了切深就得重新测。

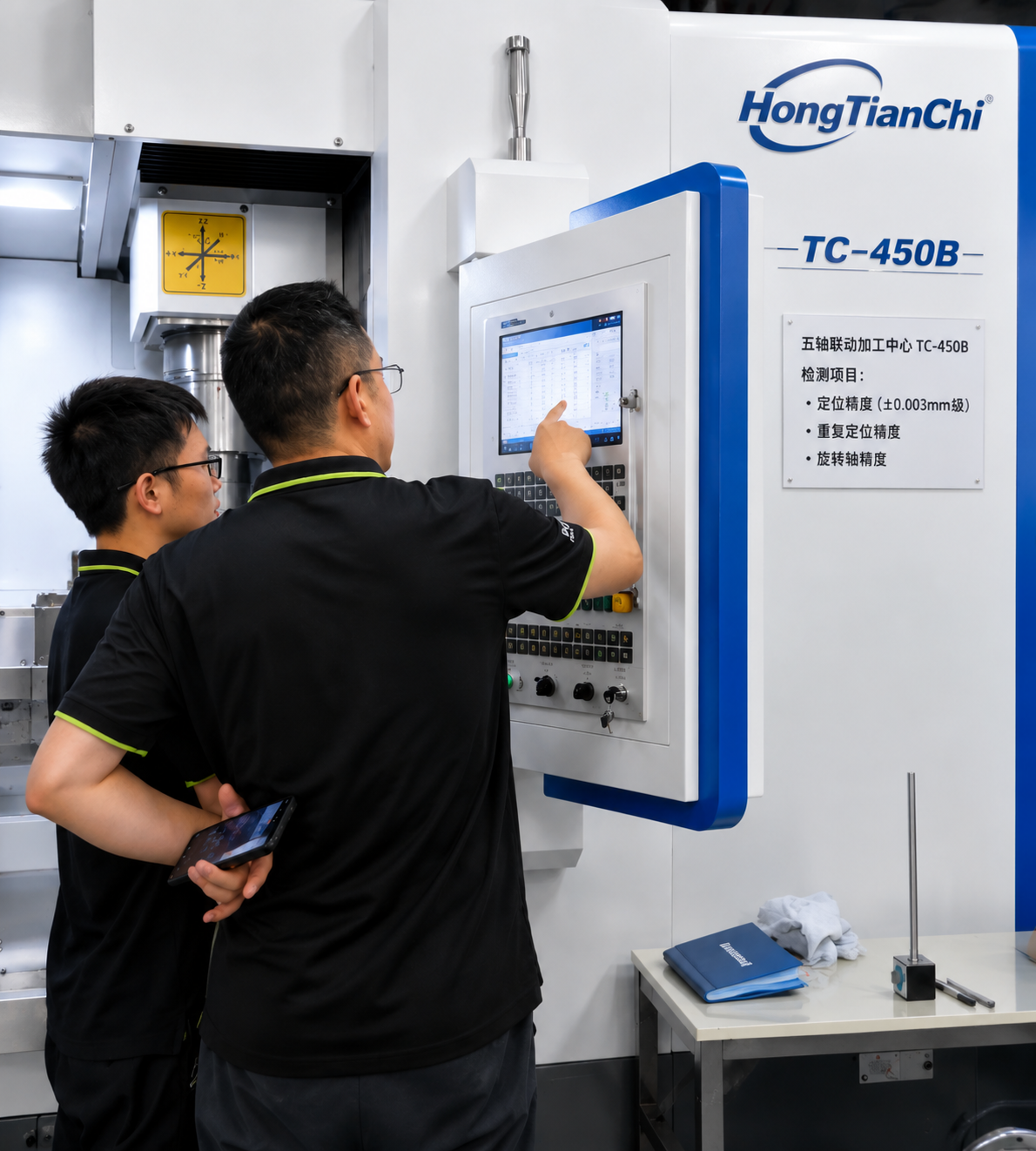

补偿别只补刀补。五轴的补偿至少有三层:刀具长度和半径补偿(最常用)、工件坐标系偏置(装夹偏差)、以及几何误差补偿(丝杆螺距、摆角中心)。第三层用户一般碰不到,但撞过刀之后一定要确认——撞一次,摆角中心可能就偏了,这时候光补刀补没用。鸿天驰的售后服务会带激光干涉仪复测,确认几何精度回到出厂状态。

探头是让刀问题的终结者。用探头在加工中途测一次关键尺寸,实测值直接反馈给系统做补偿,不用下机、不用人工判断。粗加工完测一次、精加工前补一次,这一刀基本就是准的。鸿天驰全系标配对刀仪和无线探头,就是为了把这个环节自动化——人工打表测,测的是人的手感;探头测,测的是数。

薄壁件要单独说。 薄壁的让刀不只是刀具变形,工件自己也在让。铣一个2mm厚的壁,刀具推过去,壁往后弹,刀走了壁又弹回来,结果是切得比程序给的少。解决办法是减小径向切深、用摆角侧刃切削、加辅助支撑,而不是一味补刀补。

加工尺寸总差一点

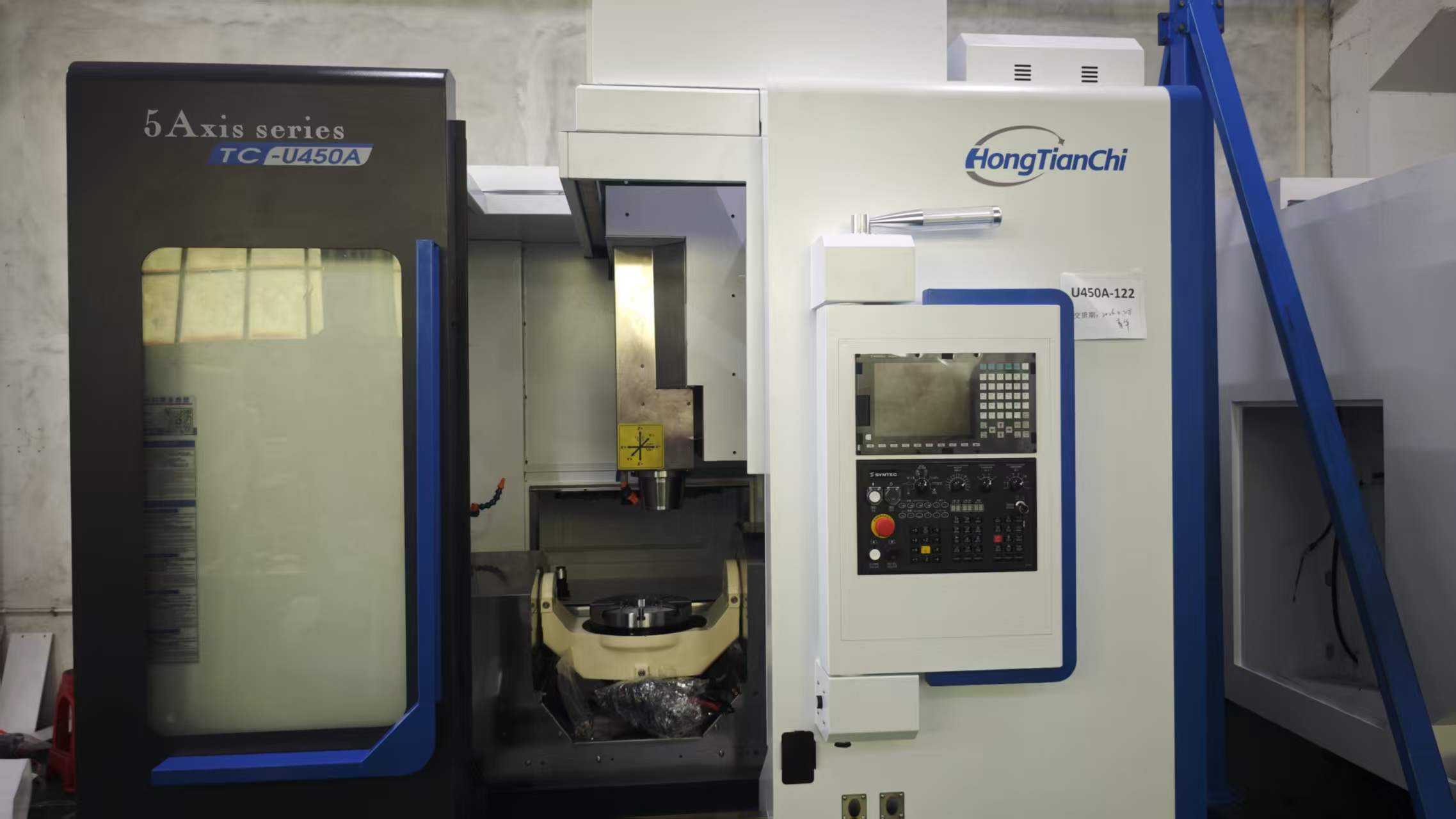

机器的底子决定补偿的上限。补偿能修掉的是系统性误差,修不掉的是刚性不足。鸿天驰整机做到任意300mm 行程误差<0.006mm,配DDR直驱摇篮无背隙,让刀量小而且稳定,补一次能用很久。反过来机器松,让刀量随工况乱跳,补多少都补不住。

把你那个"总差一点"的件和现在用的参数发过来,鸿天驰工程师帮你判断是让刀、热变形还是别的,可以免费试样验证。
